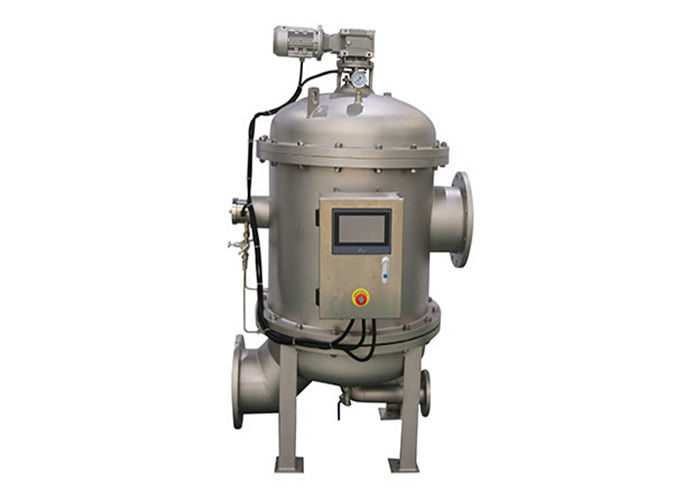

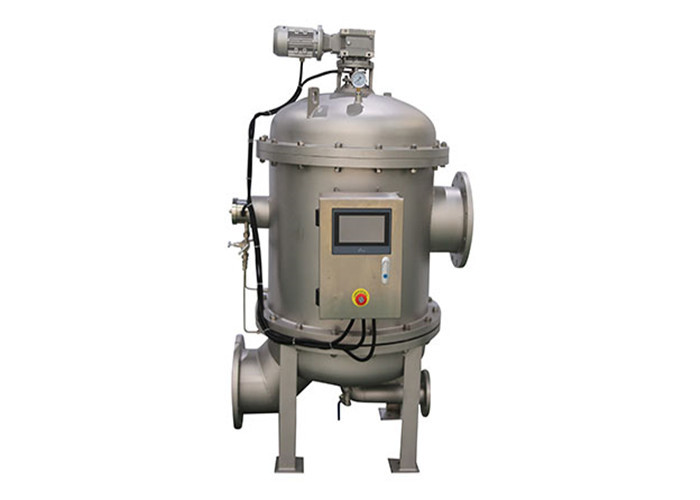

Automatyczny system obudowy filtra płukania wstecznego Seria BCM do odsalania wody morskiej

Jakość Automatyczny system obudów filtrów do płukania dostawców i eksporterów serii BCM - wszystkie produkty wyprodukowane w Chinach.

W pełni automatyczny samoczyszczący system obudowy filtra

Pełny automatyczny filtr do mycia wstecznego z serii BCM

W pełni automatyczna obudowa filtra do płukania wstecznego BCM nadaje się do filtrowania zanieczyszczeń cząstek o wysokim przepływie, dużej prędkości i niskiej lepkości.
BCM pełna automatyczna obudowa filtra do płukania wstecznego to produkty mechaniczne i elektryczne, posiadające zalety rozsądnej konstrukcji, wysokiej wydajności filtracji, niskich kosztów eksploatacji, ciągłej filtracji w procesie płukania wstecznego, itp., Które są szeroko stosowane w metalurgii, chemii, energii elektrycznej, woda z wtrysku ropy naftowej, woda balastowa, przyjazne dla środowiska uzdatnianie wody itp.

Zasada działania w pełni automatycznej obudowy filtra do płukania wstecznego BCM:
Przefiltrowana ciecz przepływa z wlotu do obudowy filtra, a następnie przechodzi przez płytę mocującą do obudowy filtra, ciecz przepływa z elementu filtrującego wewnątrz na zewnątrz, a następnie wypływa z wylotu naczynia filtrującego; Zanieczyszczenia powstające z filtra płuczącego wypływają z odpływu ścieków.

Jak to działa?
Gdy ciecz przepływa przez element filtrujący, cząstki stałe zostaną uwięzione po wewnętrznej stronie elementu filtrującego. Wraz ze wzrostem zanieczyszczeń stopniowo rośnie różnica ciśnień między zanieczyszczoną stroną a czystą stroną filtra. Gdy różnica ciśnień osiągnie ustawioną wartość, miernik różnicy ciśnień wysyła komunikat, a obudowa filtra rozpoczyna automatyczny proces płukania wstecznego.

proces mycia wstecznego:
1. Silnik napędowy napędza ramię myjące, aby obracać je za pomocą wałka rozrządu, kąt obrotu ramienia myjącego jest kontrolowany przez przełącznik pozycjonowania fotoelektrycznego, który powoduje, że jest on ustawiony w linii z oczyszczonym filtrem.
2. Zawór spustowy jest otwarty, tak że różnica ciśnień powstanie między elementem filtrującym z zewnątrz (strona czysta) a odpływem zanieczyszczeń.
3. Pod działaniem różnicy ciśnień przepływ cieczy po czystej stronie przepłynie z oczyszczonego filtra na zewnątrz do wewnątrz, aby przeprowadzić proces płukania wstecznego, zanieczyszczenia zgromadzone na wewnętrznej stronie ekranu filtra zostaną wypłukane i wypłyną przez filtr wypływ ścieków.
4. Ustawiono czas płukania zwrotnego dla każdego filtra, więc po osiągnięciu czasu mycia wstecznego zawór spustowy zanieczyszczeń zostanie zamknięty, a ten proces płukania zwrotnego elementu filtrującego dobiegnie końca, a silnik przekładniowy popchnie ramię myjące do obróć ponownie, przeprowadzając mycie z powrotem do następnego zestawu filtrów, zawór kanalizacyjny zostanie ponownie otwarty. i tak dalej, aby przeprowadzić proces płukania zwrotnego do każdej siatki.
5. Po zakończeniu czyszczenia filtra ramię myjące powraca do pierwotnego położenia pod kontrolą przełącznika fotoelektrycznego, co oznacza koniec cyklu mycia wstecznego.
6. Ponieważ mycie tylne myje zestaw filtrów po kolei, dlatego podczas procesu filtr może utrzymywać ciągły stan filtracji płynu.

Odwróć proces mycia:
1. Ustawienie różnicy ciśnień: filtr ma manometr różnicowy, który służy do ustawiania różnicy ciśnień filtra.
2. Ustawienie czasu: skrzynka sterująca ma urządzenie do ustawiania czasu, które może być użyte do cofnięcia cyklu procesu mycia zgodnie z wymaganiami użytkownika. Ustawienie różnicy ciśnień i ustawienie czasu to proces automatycznej konfiguracji wstecznego płukania, te dwa ustawienia istnieją jednocześnie, podczas gdy ustawienie ciśnienia jest wcześniejsze.
3. Ręczny start: Oprócz ustawienia różnicy ciśnień i ustawienia czasu automatycznego płukania wstecznego, jest również klawisz TEST, aby ręcznie uruchomić proces, który jest używany do debugowania i konserwacji.

Cechy konstrukcyjne w pełni automatycznej obudowy filtra do płukania wstecznego BCM:
1. Wewnętrzna mechaniczna struktura urządzeń filtrujących wykorzystująca opatentowaną technologię, realizuje funkcję płukania wstecznego w prawdziwym znaczeniu, która może całkowicie usunąć zanieczyszczenia filtra, oczyścić każdy narożnik bez martwego kąta, strumień bez tłumienia i zagwarantować skuteczność filtracji i długą żywotność .
2. Urządzenia filtrujące wybierają 304, 316L, 2205, wkład filtrujący z materiału MONEL, o zaletach dużej intensywności, wysokiej precyzji, odporności na korozję i maksymalnej dokładności filtrowania do 25 mikronów.
3. Dzięki własnej funkcji pobierania i odkształcania urządzenia filtrujące mogą realizować automatyczne mycie wsteczne i mogą radzić sobie z niestabilnymi wahaniami jakości wody bez interwencji ręcznej.
4. System kontroli urządzeń filtrujących jest czułym, dokładnym działaniem i może elastycznie regulować różnicę ciśnień i wartość ustawienia czasu płukania wstecznego na podstawie różnej dokładności wody i filtra.
5. Podczas procesu płukania wstecznego każde naczynie filtrujące jest przeprowadzane ponownie płukanie zwrotne; co zapewnia bezpieczeństwo ekranu filtra, efektywne czyszczenie, podczas gdy inne filtry nie są naruszone i są nadal filtrowane.
6. Wyposażenie filtrujące ma mniej wrażliwe części, brak materiałów eksploatacyjnych, niskie koszty eksploatacji i konserwacji oraz łatwą obsługę i zarządzanie.
7. Sprzęt filtrujący jest zaprojektowany jako kompaktowy i rozsądny, o niewielkich rozmiarach, który jest elastyczny i wygodny w instalacji i przemieszczaniu.
8. Wyposażenie do filtracji wykorzystuje pneumatyczny zawór spustowy, z krótkim czasem procesu mycia wstecznego, mniejszym zużyciem wody, ochroną środowiska i ekonomicznością.
9. Stan pracy urządzenia filtrującego jest wyświetlany na ekranie dotykowym, a ustawienie różnicy ciśnień i czasu jest wygodne dla widoku.

Obszar zastosowań:
Odsalanie wody morskiej, obiegowa woda chłodząca i woda do ponownego wtrysku na polach naftowych, woda balastowa na statek, woda do ponownego użycia kotła, filtracja z odwróconą osmozą ultrafiltracyjną, obróbka wstępna wymiany jonowej, filtr dysz papierowych.
