| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | SFFILTECH |
| Orzecznictwo: | CE |
| Minimalne zamówienie: | 1 zestaw |
| Szczegóły pakowania: | Drewniane etui |
| Czas dostawy: | 20-30 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 100000 sztuk miesięcznie |
| Nazwa: | obudowa filtra wkładu ze stali nierdzewnej | Dokładność filtracji: | 1μm ~ 100μm |
|---|---|---|---|
| Temperatura pracy: | 5 ~ 40 ℃ | Ciśnienie: | 0,6-1,6 MPa |
| Ilość kasety: | 1 rdzeń do 180 rdzeni | Materiał uszczelniający: | PTFE, guma |
| High Light: | stainless steel filter housing,metal filter housing |
||
10-calowa obudowa filtra cieczy chemicznej
Filtr kasetowy, znany również jako filtry zabezpieczające, zazwyczaj ustawia się przed zbiornikiem ciśnieniowym w celu usunięcia drobnych cząstek, których mętność powyżej 1 stopnia, aby spełnić wymagania dalszego procesu wody; czasami jest on również ustawiony na końcu całego systemu wodnego, aby zapobiec przedostaniu się małych cząstek (takich jak połamana żywica) do gotowej wody.
Zasada działania filtra plisowanego naboju
Filtr kasetowy, znany również jako filtr bezpieczeństwa. Powłoka jest wykonana z wysokiej jakości stali nierdzewnej, filtr z formowanym filtrem. Ciecz przeszła przez filtr pod ciśnieniem, pozostałość pozostała na filtrze, a wypływ filtratu przez filtr może skutecznie usunąć zanieczyszczenia z wody, osadów i zawiesin, bakterii Filtry składane to: tkanina, ekran, filtr, spiekana rura filtracyjna, filtr rany, filtr dmuchany w stanie stopionym, filtr mikroporowaty i filtr wielofunkcyjny. Z powodu różnych filtrów wielkość porów filtra nie jest taka sama. Filtr precyzyjny znajduje się między filtrem piaskowym (gruboziarnisty) a filtrem między ultrafiltracją, wielkość porów filtra wynosi zazwyczaj od 0,01 do 120um. W przypadku tej samej formy filtra jest on podzielony na różne modele według ich wymiarów.
Powszechnie stosowany filtr rany i filtr meltblown
Filtr rany (znany również jako filtr o strukturze plastra miodu) ma dwa typy: jeden to polip
włókno ropylenowe - filtracja szkieletu polipropylenowego, maksymalna temperatura 60 ℃; drugi to włókno bawełniane - filtr ramowy ze stali nierdzewnej, maksymalna temperatura 120 ℃.
Surowcem filtra meltblown jest polipropylen, maksymalna temperatura robocza wynosi 60 ℃. Zaawansowane filtry mogą usuwać zawieszone ciała stałe, substancje koloidalne i niektóre drobne cząstki stałe i tak dalej.
1. Przemysł spożywczy: drobny filtr wody kosmicznej, woda mineralna, napoje, klarowanie alkoholu i proces filtracji.
2. Przemysł farmaceutyczny: uzdatnianie wody sterylnej, doustnej, infuzyjnej i iniekcyjnej.
3. Przemysł elektroniczny: półprzewodniki do przygotowania wody, instrumenty, kineskopy i inne zakłady produkcyjne, pręt do filtracji wody do mycia.
4. Przemysł chemiczny: rozpuszczalniki organiczne, estry, alkohole, kwasy, zasady i inne chemikalia, oczyszczanie olejów.
5. Przemysł naftowy: przygotowanie do wtrysku wody w polu naftowym i tak dalej.
6. Ochrona środowiska, ścieki galwaniczne, odpady drukarskie, odpady farmaceutyczne i inne przemysłowe oczyszczanie ścieków.
7. Woda morska, słonawe odsalanie wody uzdatnianie wody, hotele, uzdatnianie wody w apartamentach.
8. Filtr precyzyjny jest często używany jako filtr bezpieczeństwa do elektrodializy, wymiany jonowej, filtrów bezpieczeństwa urządzeń odwróconej osmozy.
Plisowana obudowa filtra kasetowego
| Ciśnienie robocze: | 0,6 / 1,0 / 1,6 MPa |
| Materiał korpusu: | Stal nierdzewna (SUS304, SUS304L, SUS316, SUS316L). |
| Temperatura robocza: | 5 ~ 40 ℃ (ponad 60 ℃ do poinformowania) |
| Temperatura projektowa: | 5 100 -100 ℃ |
| Wymień ciśnienie: | 0.05Mpa-0.07MPA |
| Interfejs filtra: | kompresja płaska, wtyczka |
| Tryb połączenia cylindra i podstawy: | szybkie otwieranie, kołnierz |
| Dokładność filtracji: | 1μm ~ 100μm |
| Ilość kartridża: | 1 rdzeń do 180 rdzeni |
| Długość filtra: | 10 "~ 40" |
| Rodzaj pieczęci: | O-ring lub płaska podkładka |
| Materiał uszczelnienia: | PTFE, guma. |
| Poza leczeniem: | matowe koraliki strumieniowe, lustrzane polerowanie elektrolityczne. |
| Materiał uszczelniający: | kauczuk nitrylowy, silikon, Viton, standardowa konfiguracja uszczelki silikonowej. |
| Typ interfejsu: | Standardowe kołnierze GB, HG, DIN, ANSI, JIS, usta dentystyczne, zaciski i tak dalej. |
| Standard kołnierza: | GB, HG, SH, HGJ, JB, ANSL, JIS i inne standardy. (Określony przez użytkownika, proszę podać poziom ciśnienia) |
| Produkcja, standard testowania: | Standard GB150 lub kryteria określone przez użytkownika. |
| Materiał filtra | Temperatura (℃) | Ciśnienie (Mpa) | Precyzja (μm) | Rozmiar (mm) |
| Spiekany filtr ze stopu tytanu | ≤300 | 0,015 | 0,3 ~ 100 | ×50 × 120 × 50 × 450 × 60 × 110 × 60 × 300 × 60 × 500 × 60 × 1000 |
| Filtr ze stali nierdzewnej | ≤500 | 0,01 | 2 ~ 180 | Φ35 × 210 × 65 × 250 × 86 × 350 × 86 × 500 × 90 × 1000 |
| Filtr plecionki PTFE | ≤140 | 0,011 | 0,02 ~ 50 | Φ45 × 250 × 45 × 500 × 45 × 1000 × 60 × 250 × 60 × 500 × 60 × 1000 |
| Filtr plecionki PP | ≤60 | 0.012 | 0,1 ~ 60 | Φ45 × 250 × 45 × 500 × 45 × 1000 × 60 × 250 × 60 × 500 × 60 × 1000 |
| Spiekany filc z włókien metalowych | ≤130 | 0,01 | 1 ~ 70 | 80180 × 425 × 180 × 800 × 180 × 1000 |
| Filtr ceramiczny | ≤250 | 0,018 | 0,4 ~ 80 | Φ100 × 300 |
| Filtr stopiony | ≤60 ℃ | 0,015 | 1-100 | Φ60 × 250 Φ60 × 500 Φ60 × 750 Φ60 × 1000 |
| Filtr rany | ≤60 ℃ | 0.012 | 1-100 | Φ60 × 250 Φ60 × 500 Φ60 × 750 Φ60 × 1000 |
Precyzyjna obudowa filtra
1. Wysoka precyzja filtracji, jednolity filtr wielkości porów.
2. Mała odporność na filtrację, strumień, zdolność przechwytywania, długa żywotność.
3. Filtr jest czysty i nie ma drugiego zanieczyszczenia medium filtracyjnego.
4. Może również filtrować kwasy, zasady i inne środki chemiczne.
5. Odporność na wysoką intensywność, odporność na ciepło i odkształcenia.
6. Niska cena, niskie koszty eksploatacji, łatwość czyszczenia, wymiana filtra.
Plisowany filtr kasetowy Skład
Filtr kasetowy składa się głównie z obudów filtrów, wkładów filtracyjnych i innych komponentów, a materiały obudów filtrów są w większości wykonane ze stali nierdzewnej R304, jeśli są stosowane w kwasie i innych specjalnych okazjach, będą wykonane ze stali nierdzewnej R316. Jest on podzielony na kołnierz i zacisk, a obudowa kołnierzowa stosowana jest głównie w przypadku filtracji o większym przepływie. Filtr jest wykonany głównie z bawełny PP, ale czasami może być również wytwarzany przez filtr rany lub filtr z węglem aktywnym. Liczba filtrów może zmieniać się od 1 do kilkudziesięciu, przede wszystkim na podstawie natężenia przepływu wody.
Precyzyjna obudowa filtra o małym przepływie z zaciskaniem.
1. Korpus otwiera drogę do szybkiego otwierania obręczy (lub kołnierza szybkiego otwierania), aby ułatwić wydajną wymianę filtra i czyszczenie.
2. Zwarta konstrukcja, mały rozmiar, ulepszone szybkie otwieranie w kształcie litery V, testy naprężeń, ciśnienie bez zniekształceń i przecieków po 0,6 MPA.
3. Filtr kasetowy wykorzystuje stal nierdzewną jako materiał, z polerowaniem elektrochemicznym lub wykończeniem matowym. Dostępny jest również PP.

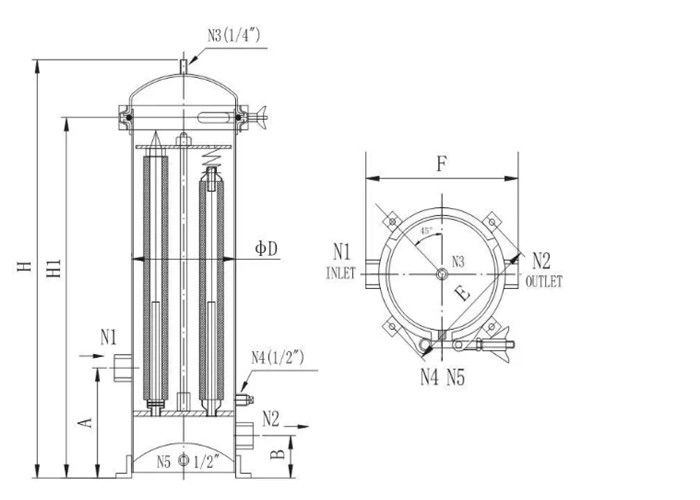

Filtr z wkładem plisowanym Parametr - Mały przepływ z osłoną obręczy
| Model | .D | A (mm) | B (mm) | H (mm) | N1 / N2 Φ | (m³ / H) |
| JLQ1-10 ” | Φ 108 | 90 | 45 | 380 | 1 ” | 0,5 |
| JLQ1-20 ” | Φ 108 | 90 | 45 | 650 | 1 ” | 1 |
| JLQ3-10 ” | Φ 160 | 120 | 245 | 500 | 1 ” | 1.5 |
| JLQ1-20 ” | Φ 160 | 120 | 45 | 700 | 1 ” | 3 |
| JLQ5-10 ” | Φ 200 | 120 | 45 | 500 | 1,5 " | 2.5 |
| JLQ-5-20 ” | Φ 200 | 120 | 45 | 740 | 1,5 " | 5 |
| JLQ5-30 ” | Φ 200 | 160 | 60 | 1010 | 2 ” | 7.5 |
| JLQ5-40 ” | Φ 200 | 160 | 60 | 1290 | 2 ” | 10 |
| JLQ7-10 ” | Φ 230 | 160 | 60 | 500 | 1,5 " | 7 |
| JLQ7-20 ” | Φ 230 | 160 | 60 | 760 | 1,5 " | 7 |
| JLQ7-30 ” | Φ 230 | 160 | 60 | 1030 | 2 ” | 10.5 |
| JLQ7-40 ” | Φ 230 | 160 | 160 | 1310 | 2 ” | 14 |

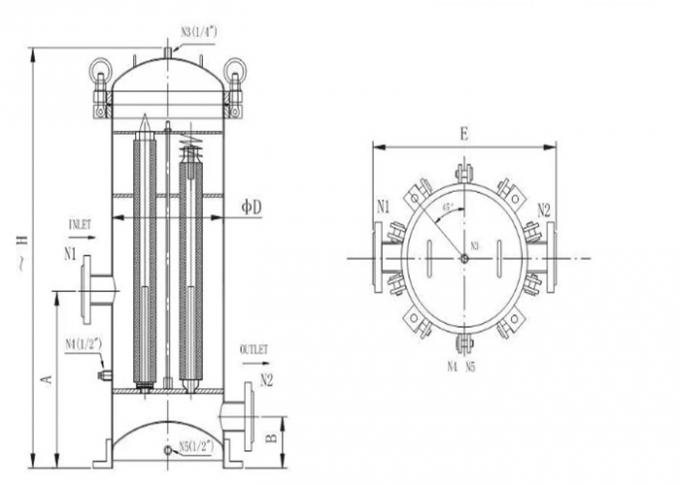

Plisowany filtr nabojowy - Mały przepływ z pokrywą kołnierza
Plisowany filtr nabojowy - mały przepływ z pokrywą kołnierza
| Model | .D | A (mm) | B (mm) | H (mm) | N1 / N2 Φ | (m³ / H) |
| JLQ10-30 ” | Φ 300 | 180 | 60 | 1050 | 2,5 " | 15 |
| JLQ10-40 ” | Φ 300 | 180 | 60 | 1500 | 2,5 " | 20 |
| JLQ15-30 ” | Φ 350 | 250 | 120 | 1050 | 2,5 " | 22 |
| JLQ15-40 ” | Φ 350 | 250 | 120 | 1500 | 3 ” | 30 |
| JLQ20-30 ” | Φ 400 | 250 | 120 | 1100 | 3 ” | 30 |
| JLQ20-40 ” | Φ 400 | 250 | 120 | 1550 | 3 ” | 40 |
| JLQ25-30 ” | Φ 450 | 1050 | 300 | 1630 | 3 ” | 37 |
| JLQ25-40 | Φ 450 | 1200 | 350 | 2030 | 4 ” | 50 |
| JLQ30-30 ” | Φ 500 | 1050 | 350 | 1800 | 4 ” | 45 |
| JLQ30-40 ” | Φ 500 | 1200 | 350 | 2150 | 4 ” | 60 |
| JLQ40-30 ” | Φ 600 | 1050 | 400 | 1900 | 4 ” | 60 |
| JLQ40-40 ” | Φ 600 | 1200 | 400 | 2150 | 5 ” | 80 |
| JLQ50-30 ” | Φ 700 | 1050 | 400 | 1950 | 5 ” | 75 |
| JLQ50-40 ” | Φ 700 | 1200 | 400 | 2200 | 6 ” | 10 |
| JLQ65-30 ” | Φ 800 | 1200 | 400 | 2000 | 6 ” | 97 |
| JLQ65-40 ” | Φ 800 | 1350 | 400 | 2250 | 6 ” | 130 |
| JLQ80-40 ” | Φ 900 | 1350 | 450 | 2350 | 8 ” | 160 |
| JLQ100-40 ” | Φ 1000 | 1350 | 500 | 2450 | 10 ” | 200 |
Plisowany filtr kasetowy Zainstaluj instrukcję
1. Przed użyciem należy dokładnie oczyścić osłonę filtra.
2. Podłącz filtr kasetowy z innym systemem filtrowania w linii. Sprawdź kierunek instalacji wlotu i wylotu.
3. Otwórz górną pokrywę filtra, aby sprawdzić stan wkładu: uszczelnienie O-ring i jego położenie.
4. Użytkownicy mogą używać środka zwilżającego (np. Wody) do zwilżania pierścienia uszczelniającego i gniazda wkładu.
5. Przytrzymaj kasetę w pobliżu pierścienia O-ring, włóż ją do gniazda pionowo.
6. Włóż wszystkie naboje, mocując płytą dociskową i zakrywając górną pokrywą.
Otwarty zawór odpowietrzający w górnej części obudowy. Włącz nieco zawór wlotowy, pozwól, aby ciecz znalazła się w powłoce. Wyłącz zawór odpowietrzający, aż ciecz całkowicie wejdzie w skorupę i wyciek z zaworu odpowietrzającego. Ustaw zawór wylotowy stopniowo, aż do pełnego włączenia. Powoli włącz zawór wlotowy, aby dostosować spadek ciśnienia do wartości 0,02 MPa.
Filtr z wkładem plisowanym Instrukcja obsługi
1. Jeśli filtr kasetowy jest używany w systemie desalt, proszę przeczytać instrukcję obsługi wyłącznej.
2. Jeśli do normalnego użytkowania, przeczytaj poniżej:
1. Otwórz zawór wlotowy, zawór odpowietrzający, aby dom filtracyjny był pełen wody. Następnie otwórz zawór wylotowy, zamknij zawór odpowietrzający, aby dostosować natężenie przepływu filtra.
2. Okres użytkowania wkładu zazwyczaj można sprawdzić za pomocą manometru. Normalnie maksymalna różnica ciśnień wynosi 0,15 MPa. Kiedy alarmy ciśnienia, to czas, aby zamknąć dolinę wlotu i wylotu i wymienić kasetę.
3. Otwórz zawór odpowietrzający, opróżnij dolną część i wymień nowe naboje.
Uwagi w działaniu
1. Unikać uderzeń ciśnienia, zabronione jest ciśnienie wsteczne.
2. Wymień kasetę, gdy spadek różnicy jest większy niż 0,3 MPa, lub oczywiście zmniejsz przepływ.
3. Jeśli filtr nie potrzebuje pracy przez krótki czas, zamocz kasetę w sterylnym roztworze, ale nie suszyć wkładu. Użytkownik może wlać sterylny roztwór do wnętrza filtru, wyczyścić przed ponownym użyciem.
4. Jeśli użytkownicy potrzebują sterylizacji parą w celu filtrowania, upewnij się, że spuszczono skroploną wodę, a ciśnienie pary nie przekracza 0,1 MPa, różnica ciśnień filtra nie przekracza 0,015 MPa.
Jeśli użytkownicy potrzebują dezynfekcji mokrego wkładu, należy użyć czystego sprężonego powietrza absorbującego cały płyn, w przeciwnym razie para zniszczy wkład.
Sposoby wymiany kasety
1. Wyłączyć filtr, zdemontować osłonę otworu roboczego.
2. Wyłącz śruby na kasecie, wyjmij kasetę. Wyczyść filtr wewnątrz.
3. Zdejmij o-ringi po obu stronach wkładu, wyczyść i włóż je do nowych wkładów. Uwaga: proszę zanurzyć nowy nabój 30 minut przed użyciem, aby upewnić się, że jest mokry.
4. Włóż kasetę do gniazda.
5. Włóż płytkę dociskową, dokręć śruby.
6. Umieść górną pokrywę włazu. Uruchom filtr.
7. Otwórz zawór wlotowy, zawór odpowietrzający, aby dom filtracyjny był pełen wody.
Zamknij zawór odpowietrzający, otwórz zawór spustowy i sprawdź stan wody wylotowej. Gdy woda zamieni się w przezroczystą, filtr może przejść do działania. Uwaga: należy umyć nowy wkład przed użyciem.
